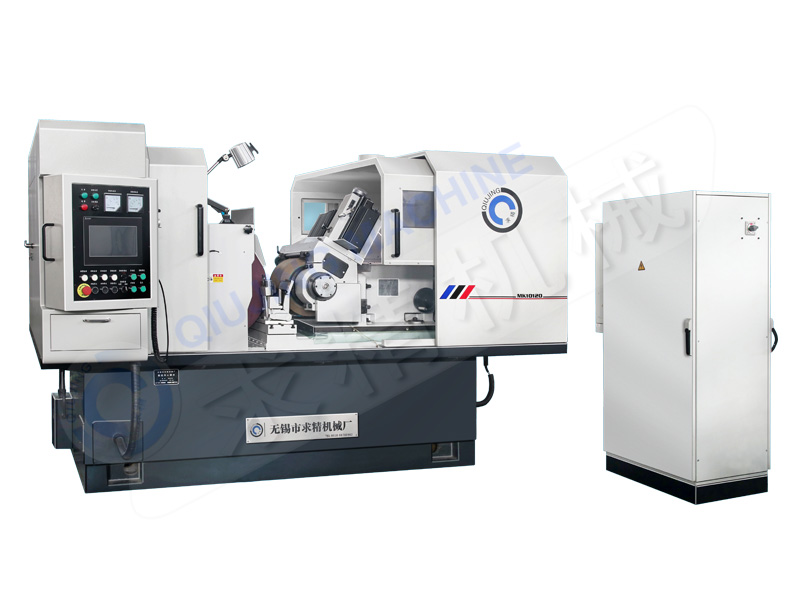

MK10120數控無心磨床
瀏覽： 發布日期：2019-12-03
MK10120數控無心磨床機床主要特點：
★床身、高強度密烘鑄鐵，兩次時效處理，精密加工以確保機床高精度。
★砂輪裝置：磨削輪主軸采用懸臂式結構，砂輪軸采用多片式長軸瓦動壓油膜軸承（用戶也可選用滾動軸承）
★導輪裝置：磨削輪主軸雙支承結構，剛性好，導輪軸采用多片式球支承短軸瓦動壓油膜軸承（用戶也可選用滾動軸承）速采用變頻交流電機無極調速。
★進給：機床導輪架采用貼塑潤滑導軌，伺服進給，抗震性好，進給靈敏精確，磨削穩定性高。
★砂輪修整裝置：標配：伺服電機驅動絲桿往復修整，金鋼筆進刀采用手輪。
三軸：采用伺服電機滾珠絲桿驅動補差修整，可實現臺階圓弧的修整。
五軸：采用伺服電機滾珠絲桿驅動補差修整，可實現臺階圓弧的修整
★導輪修整裝置：
標配：減速電機珠絲杠，往復修整，精鋼筆進刀手動。無級調速，平穩可靠。
三軸：標配：減速電機珠絲杠，往復修整，精鋼筆進刀手動。無級調速，平穩可靠。
五軸：采用伺服電機滾珠絲桿驅動補差修整，可實現臺階圓弧的修整
★控制系統：三菱系統，自動修整補償，人機對話，進給量，速度，時間均可調。
★操作采用顯示屏人機對話，進給量，速度，時間均可調。
★機床冷卻系統配有磁性紙帶過濾冷卻箱
機床主要規格參數：
|
磨削直徑 Grindingdiameter |
通磨Plunge feed | 5～120（mm） |
| 切入磨Thru-feed | 5～120(mm) | |
|
磨削長度 Grinding length（標準） |
通磨Plunge feed | 200(mm) |
| 切入磨Thru-feed | 190(mm) | |
| 砂輪規格Grinding wheel specifications | P600×200×305 | |
| 導輪規格 Regulating wheel specifications | P350×200×203 | |
| 砂輪轉速Grinding wheel speed | 1100(r/min) | |
| 導輪轉速Regulating wheel specifications | 12--200(r/min) | |
|
導輪回轉角度 Swiveling angle of regulating wheel |
垂直面內vertical | -2～+5(°) |
| 水平面內horizontal | -1～+2(°) | |
| 導輪架橫向位移量 | 0.001(mm) | |
| 砂輪與導輪中心連線至地面高度 | 1020(mm) | |
| 導輪修整器最小進給量 | 0.001mm | |
| 水平會轉角 | -1～+3(°) | |
| 砂輪修整器最小進給量 | 0.001(mm) | |
| 冷卻泵流量 | 200L/min | |
| 砂輪電機功率 | 22KW | |
| 導輪電機功率（交流變頻） | 3kw | |
| 潤滑泵電機功率 | 0.09kw | |
| 變速電機功率 | 0.04kw | |
| 冷卻泵電機功率 | 0.45kw | |
| 機床電源 | 3N-50Hz 380V | |
| 機床重量Weight | 約6000（kg） | |
| 機床外形尺寸長×寬×高(L*W*H) | 3600×2500×1700 | |
| 工作精度（直徑20長120標準試料） | 圓度roundness | 1（μm） |
| 圓柱度cylindricity | 1.8（μm） | |
| 粗糙度surface roughness | 0.32（Ra） | |
