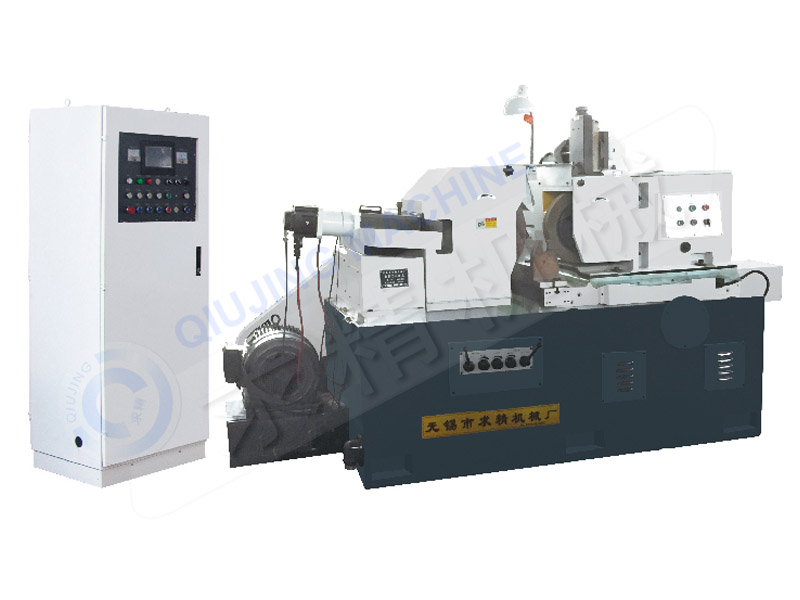

MK10100數控?zé)o心磨床
瀏覽： 發布日期：2019-12-03
MK10100機床主要特點：
★床身、高強度密烘鑄鐵，兩次時效處理，精密加工以確保機床高精度。
★砂輪裝置：懸伸結構，主軸采用陶瓷主軸，軸瓦采用多片式動壓油膜軸承（不易發熱，間隙小，可修復）。
★導輪裝置：懸伸結構，采用錐銅套整體式滑動軸承，承載力大精度高。交流變頻無級調速。
★進給：導輪架移動采用貼塑導軌，采用交流伺服。電機+減速器帶動滾珠絲杠傳動，進給與補償結合在一起，易操作控制，進給精度高最小進給0.001。
★砂輪修整裝置：一軸：液壓傳動，無級調速。三軸：采用伺服電機滾珠絲桿驅動補差修整，可實現臺階圓弧的修整。
★導輪修整裝置：一軸：液壓傳動，無級調速。三軸：液壓傳動，無級調速。五軸：采用伺服電機滾珠絲桿驅動補差修整，可實現臺階圓弧的修整。
★控制系統：人機對話，進給量，速度，時間均可調。
★機床冷卻系統配有磁性分離器。
機床主要規格參數：
| 磨削直徑Grindingdiameter | 通磨Plunge feed | 4～100（mm） | |
| 切入磨Thru-feed | 4～100（mm） | ||
|
磨削長度 Grinding length（標準） |
通磨Plunge feed | 210（mm） | |
| 切入磨Thru-feed | 195（mm） | ||
| 砂輪規格Grinding wheel specifications | P500×200×305 | ||
| 導輪規格Regulating wheel specifications | PDA350×200×203 | ||
| 砂輪轉速Grinding wheel speed | 1250(r/min) | ||
| 導輪轉速Regulating wheel speed | 10--200(r/min) | ||
|
導輪回轉角度 Swiveling angle of regulating wheel |
垂直面內vertical | -2～+5(°) | |
| 水平面內horizontal | -1～+3(°) | ||
| 導輪架橫向位移量 | |||
| 伺服進給量 | 0.001 | ||
|
砂輪與導輪中心連線至托架底面高度 Height from centerline of gri.wheel & reg.wheel to workrest |
255（mm） | ||
| 機床總功率Power | |||
| (1)磨削輪電動機 Grinding wheel motor | 22kw | ||
| (2)導輪電動機Regulating wheelmotor | 3kw | ||
| (3)液壓泵電動機Hydraulic pumpmotor | 1.1kw | ||
| (4)冷卻泵電動機 Coolant Pump Motor | 0.1kw | ||
| (5)潤滑泵電動機 Lubricant pump motor | 0.1kw | ||
| 機床重量Weight | 約4500（kg） | ||
| 機床外形尺寸長×寬×高 | 2675×1505×1615(L*W*H) | ||
| 工作精度（標準試料）accuracy | 圓度roundness | 2（μm） | |
| 圓柱度cylindricity | 3（μm） | ||
| 粗糙度surface roughness | 0.32（Ra） | ||
