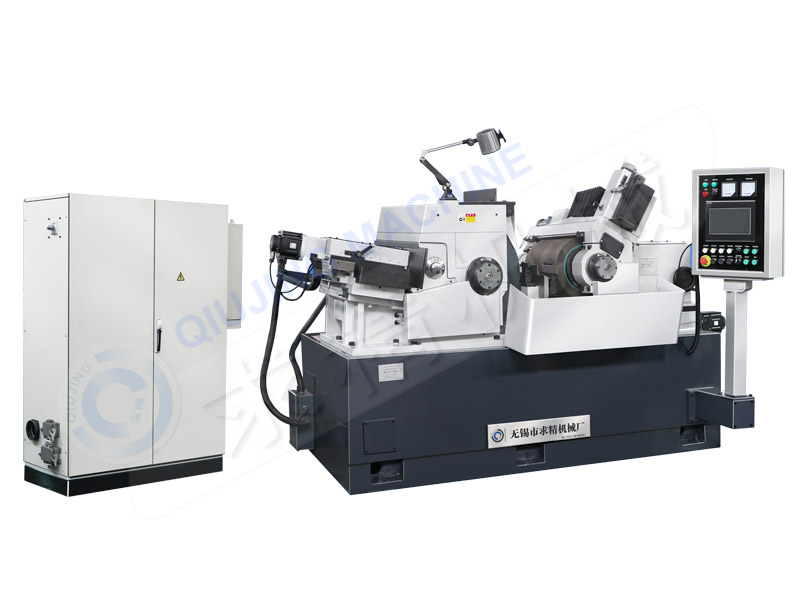

MK10200數控?zé)o心磨床
瀏覽： 發布日期：2020-06-06
MK10200（M400）一軸或二軸機床特點及參數：
機床主要特點：
★床身、高強度密烘鑄鐵，兩次時效處理，精密加工以確保機床高精度。
★砂輪裝置：雙支承結構結構，剛性好，砂輪軸采用多片式球支承短軸瓦動壓油膜軸承。
★導輪裝置：雙支承結構，剛性好，導輪軸采用多片式球支承短軸瓦動壓油膜軸承。調速采用變頻交流電機無極調速。
★進給：機床導輪架采用平V型貼塑潤滑導軌，伺服進給，抗震性好，進給靈敏精確，磨削穩定性高。定位精度可達0.001mm。
★砂輪修整裝置：采用伺服電機驅動滾珠絲桿修整。
★導輪修整裝置：減速電機驅動滾珠絲杠，無級調速，平穩可靠。
★控制系統：三菱系統，顯示屏人機交流，進給量，速度，時間均可調。
★機床冷卻系統配有磁性紙帶過濾冷卻箱
機床主要規格參數：
|
磨削直徑 Grindingdiameter |
通磨Plunge feed | 5～200（mm） |
| 切入磨Thru-feed | 5～200(mm) | |
|
磨削長度 Grinding length |
通磨（標準）Plunge feed | 300(mm) |
| 切入磨Thru-feed | 390(mm) | |
| 砂輪規格Grinding wheel specifications | P600×400×305 | |
| 導輪規格 Regulating wheel specifications | P350×400×203 | |
| 砂輪轉速Grinding wheel speed | 1100(r/min) | |
| 導輪轉速Regulating wheel specifications | 12--200(r/min) | |
|
導輪回轉角度 Swiveling angle of regulating wheel |
垂直面內vertical | -2～+5(°) |
| 水平面內horizontal | -1～+3(°) | |
| 導輪架橫向位移量 | 0.001(mm) | |
| 砂輪架數控伺服進給 | 0.001(mm) | |
|
砂輪與導輪中心連線至托架底面高度 Height from centerline of gri.wheel & reg.wheel to workrest |
200(mm) | |
| 砂輪與導輪中心連線至地面高度 | 1050(mm) | |
| 導輪修整器最小進給量 | 0.01mm | |
| 水平會轉角 | -1～+3(°) | |
| 砂輪修整器最小進給量 | 0.01(mm) | |
| 冷卻泵流量 | 200L/min | |
| 砂輪電機功率 | 30KW | |
| 導輪電機功率（交流變頻） | 3kw | |
| 潤滑泵電機功率 | 0.18kw | |
| 變速電機功率 | 0.04kw | |
| 冷卻泵電機功率 | 0.45kw | |
| 機床電源 | 3N-50Hz 380V | |
| 機床重量Weight | 約9000（kg） | |
| 機床外形尺寸長×寬×高(L*W*H) | 3300×1800×1800 | |
| 工作精度（標準棒料） | 圓度roundness | 1（μm） |
| 圓柱度cylindricity | 1.8（μm） | |
| 粗糙度surface roughness | 0.32（Ra） | |
MK10200三軸軸技術：
機床主要特點：機床主要特點：
★床身、高強度密烘鑄鐵，兩次時效處理，精密加工以確保機床高精度。
★砂輪裝置：磨削輪主軸和導輪主軸均采用多片式球支承短軸瓦動壓油膜軸承，兩軸均為雙支承結構。砂輪外徑采用600MM,磨削力強.
★導輪裝置：磨削輪主軸和導輪主軸均采用多片式球支承短軸瓦動壓油膜軸承，兩軸均為雙支承結構。調速采用變頻交流電機無極調速,防倒拖.
★進給：導輪架進給采用滾珠絲桿伺服電機傳動，進給導軌為貼塑導軌，伺服進給，抗震性好，進給靈敏精確，磨削穩定性高。
★砂輪修整裝置：均采用伺服電機滾珠絲桿驅動補差修整，可實現臺階圓弧的修整。
★導輪修整裝置：采用減速電機或者伺服電機驅動滾珠絲杠，無級調速，平穩可靠。配備有進給刻度盤,分別率0.01mm.
★控制系統：電氣控制系統三菱系統，自動修整補償，人機對話，進給量，速度，時間均可調。
★操作采用顯示屏人機對話，進給量，速度，時間均可調。
★機床采用模塊化設計,用戶可根據自己的需要進行配置選購。
。床主要規格參數：
|
磨削直徑 Grindingdiameter |
通磨Plunge feed | 10～200（mm） |
| 切入磨Thru-feed | 10～200(mm) | |
|
最大磨削長度 Grinding length |
通磨（標準）Plunge feed | 300(mm) |
| 切入磨（標準）Thru-feed | 390(mm) | |
| 砂輪規格Grinding wheel specifications | P600×400×305 | |
| 導輪規格 Regulating wheel specifications | P350×400×203 | |
| 砂輪轉速Grinding wheel speed | 1100(r/min) | |
| 導輪轉速Regulating wheel specifications | 10--200(r/min) | |
|
導輪回轉角度 Swiveling angle of regulating wheel |
垂直面內vertical | -2～+5(°) |
| 水平面內horizontal | -1～+3(°) | |
| 導輪架橫向位移量 | 0.001(mm) | |
| 砂輪與導輪中心連線至托架底面高度 | 200(mm) | |
| 導輪修整器最小進給量 | 0.001mm | |
| 水平會轉角 | -1～+3(°) | |
| 砂輪修整器最小進給量 | 0.001(mm) | |
| 冷卻泵流量 | 200L/min | |
| 砂輪電機功率 | 30KW | |
| 導輪電機功率（交流變頻） | 3kw | |
| 潤滑泵電機功率 | 0.09kw | |
| 變速電機功率 | 0.04kw | |
| 冷卻泵電機功率 | 0.45kw | |
| 機床電源 | 3N-50Hz 380V | |
| 機床重量Weight | 約8000（kg） | |
| 機床外形尺寸長×寬×高(L*W*H) | 3300×2500×1700 | |
| 工作精度（標準試料） | 圓度roundness | 1（μm） |
| 圓柱度cylindricity | 1.8（μm） | |
| 粗糙度surface roughness | 0.32（Ra） | |
